HS-IOT102 智慧環保/水務無線水質生態監測系統
n 產品概述
HS-IOT102數據采集終端是一款高性能高集成的智能低功耗產品，其是一款基于NB-iot窄帶物聯網傳輸多輸入端口的設備，具有其獨特性、創新性、高集成性，該產品選用目前最新的全網通物聯網無線芯片，該芯片是一款超緊湊、高性能、低功耗的多頻段 NB-IoT 無線通信模塊，支持 B1/B3/B8/B5/B20/B28 頻段，配套物聯云平臺實現遠程數據采集、監控、分析、巡察、報警、歸類、地理位置定位、數據報表曲線下載，手機等移動設備APP軟件實現隨時隨地監控報警等功能的產品；該款產品以微處理器為核心，能可靠的實現數據采集和處理，可設定下限及上限閥值等異常報警。
- 產品介紹
- 規格參數
- 選型指南
n 產品特點
1、超低功耗設計，休眠模式下為50UA（太陽能板及3.6VDC電池供電）
2、NB-iot窄帶物聯網，物聯云采集監控平臺。
3、在線監測：PC端和移動端數據應用，實時/歷史/告警數據查詢
4、遠程配置：采集頻次/發送頻次/告警上下限等參量遠程配置，上傳間隔時間設定比較長時，可利用設定采集間隔的時間來監控?cái)?shù)據，MCU當監控到數據超過設定的上下限閥值時，即使沒達到上傳時間，設備也會主動上傳報警數據。
5、數據通訊協議MODBUS TCP。
6、雙電源供電，電池供電采用3.6VDC鋰亞電池供電，電池壽命根據采集數據的頻率周期而定，一般可使用3-5年左右，外部電源5-30VDC。
9、加強的EMC抗干擾設計，硬件看門狗，適合各種電磁環境惡劣的工業環境。
10、24hX365天在線監控，數據服務器記錄數據長達數年。
11、開放式云平臺API接口/MODBUS-TCP接口，與用戶工業組態系統、定制軟件、專用平臺無縫對接。
13、NB-iot窄帶物聯網產品安裝位置必須有NB-iot基站信號，專用的物聯網卡，費用低流量少，包年使用。
14、支持?jǐn)?shù)據存儲功能(64M,10萬條數據)
15、測點防盜報警短信提示
n 產品應用

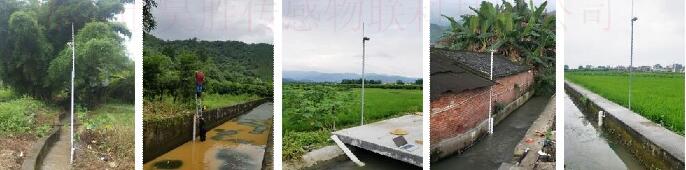

水利/環保生態監測、物聯網、智能農業、水產養殖在線監測
河流/湖泊/水庫/地表水/地下水/近海海洋等地：在線水質分析、監測、污染源監測、水源地監測
n 數據采集終端主要技術參數：
|
輸入信號 |
RS485（MODBUS-RTU）可接5個設備 |
|
輸出電壓 |
默認3.6VDC，可定制12VDC |
|
精 度 |
±0.1%FS |
|
顯 示 |
默認無顯示，可定制 |
|
網絡制式 |
NB-IoT/TCP（B1/B3/B8/B5/B20/B28）全網通 |
|
天 線 |
外置式 |
|
采樣間隔 |
可隨意設定，以秒為單位，如需實時采集時設為0 |
|
上傳間隔 |
可隨意設定，以分鐘為單位，最快1分鐘，如需實時在線設為0 |
|
喚醒模式 |
定時、告警喚醒 |
|
配置模式 |
本地配置/遠程配置 |
|
上傳信息 |
通道數據，電池信息，網絡狀態，信號強度，報警信息等 |
|
供 電 |
3.6VDC（內部電池，1小時一次數據可連續工作2-3年）/太陽能供電版不受限制 |
|
功 耗 |
待機電流≤50uA，發送平均電流≤100mA |
|
工作溫度 |
-20℃～70℃ |
|
存儲溫度 |
-40℃～85℃ |
|
振 動 |
≤3g/10Hz...150Hz（IEC 60068-2-6-2007） |
|
防護等級 |
IP67 |
|
外殼材質 |
鋁合金殼 |
|
安裝方式 |
垂直、水平安裝 |
n 水質傳感器特點
1、系統集成架構，可同時測pH、溶解氧、電導、濁度、溫度五個參數；
2、數字傳感器，RS485輸出，支持MODBUS協議；
3、變送器和電極一體化設計，可以直接投入水中，響應快速，安裝方便；
4、美國進口便攜式pH/溶解氧電極探頭，可方便插拔替換；
5、測量精度高，響應快，重復性好；
n 技術參數
? 型號： JF-D500A
? 溫度范圍： 0~80度
? pH 量程及精度： pH 0~14, 0.1pH
溶解氧 量程及精度： 0~20mg/L 2%FS
? 電導 量程及精度： 0~80mS/cm 2%FS
? 濁度 量程及精度： 0~1000NTU（量程可更改） 2%FS
? 輸出： RS485
? 傳輸協議： Modbus RTU
? 波特率 ： 9600（默認），可自定義，但不建議
? 校準： 命令方式（軟件校準）
? 溫度補償： 自動補償
? 防水等級： IP68
? 工作電壓： +12v
? 保修期： 1年
